Thiết kế khuôn ép nhựa đóng vai trò quan trọng trong ngành sản xuất, quyết định chất lượng, độ nhất quán và hiệu quả của các sản phẩm nhựa. Đối với những người đam mê và chuyên gia, một khuôn được thiết kế tốt đảm bảo quy trình sản xuất suôn sẻ, giảm chi phí và tạo ra sản phẩm chất lượng cao. Dù bạn muốn cải thiện hiểu biết của mình về thiết kế khuôn ép nhựa hay tìm cách tối ưu hóa quy trình, bài viết này sẽ cung cấp những thông tin hữu ích. Chúng ta sẽ khám phá tầm quan trọng của thiết kế hiệu quả và chia sẻ 5 mẹo hàng đầu để làm chủ lĩnh vực quan trọng này trong sản xuất.
1. Tổng quan về tầm quan trọng của thiết kế khuôn ép nhựa

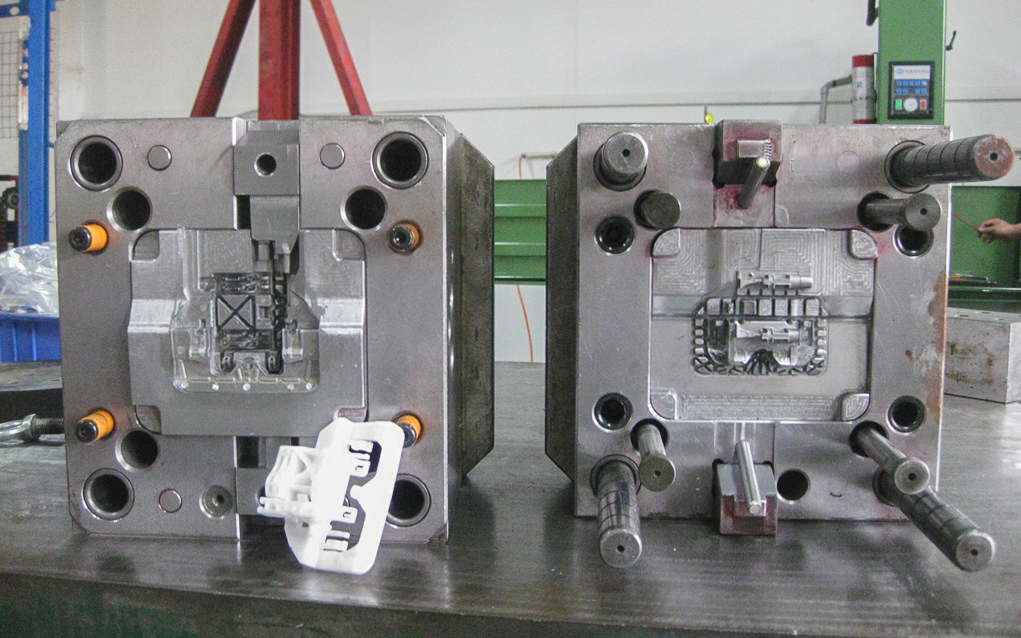

Tầm quan trọng của thiết kế khuôn ép phun
Thiết kế khuôn ép nhựa là nền tảng của bất kỳ quy trình sản xuất nhựa thành công nào. Quá trình này bao gồm việc tạo ra một khuôn chính xác để định hình sản phẩm khi nhựa nóng chảy được ép vào. Dưới đây là lý do tại sao thiết kế khuôn ép nhựa rất quan trọng:
- Kiểm Soát Chất Lượng: Một thiết kế khuôn ép nhựa được chế tác tốt rất cần thiết để duy trì sự nhất quán của sản phẩm. Thiết kế đúng đảm bảo mỗi phần sản phẩm đáp ứng các yêu cầu kỹ thuật mà không có các lỗi như biến dạng, thừa nhựa, hoặc dấu hằn.
- Hiệu Quả Chi Phí: Thiết kế khuôn ép nhựa hiệu quả có thể giảm đáng kể chi phí sản xuất. Bằng cách tối ưu hóa thiết kế để dễ sản xuất và giảm thiểu lãng phí nguyên liệu, các nhà sản xuất có thể tiết kiệm chi phí nguyên liệu, rút ngắn thời gian chu kỳ và kéo dài tuổi thọ của khuôn.
- Hiệu Quả Sản Xuất: Một thiết kế tốt giúp giảm thiểu các vấn đề sản xuất như thiếu nhựa, cháy nhựa hoặc các đường chảy không mong muốn. Điều này cho phép thời gian chu kỳ nhanh hơn và nâng cao năng suất, đặc biệt quan trọng khi mở rộng quy mô sản xuất lớn.
- Độ Bền của Khuôn: Thiết kế khuôn ép nhựa bền bỉ cũng ảnh hưởng đến độ bền của khuôn. Bằng cách xem xét các yếu tố như điểm căng, kênh làm mát và hệ thống cổng đúng, các nhà thiết kế có thể tạo ra những khuôn chịu được việc sử dụng nhiều lần mà không bị hao mòn hoặc hư hỏng sớm.
Với tầm quan trọng của thiết kế khuôn ép nhựa đã được xác định, hãy cùng tìm hiểu các mẹo thực tế giúp bạn cải thiện quy trình thiết kế của mình.
2. 5 Mẹo hàng đầu về thiết kế khuôn ép nhựa
1. Tập trung vào lựa chọn vật liệu phù hợp
Việc lựa chọn vật liệu cho cả khuôn và sản phẩm là bước quan trọng đầu tiên trong thiết kế khuôn ép nhựa. Các loại nhựa khác nhau có điểm nóng chảy, đặc tính chảy và tỷ lệ co rút khác nhau, ảnh hưởng đến chất lượng sản phẩm cuối cùng. Ngoài ra, vật liệu sử dụng cho khuôn (như thép hoặc nhôm) cũng ảnh hưởng đến độ bền và hiệu quả làm mát của khuôn. Hiểu rõ tính chất của các vật liệu giúp đảm bảo sự tương thích giữa khuôn và nhựa được ép, dẫn đến hiệu suất tối ưu.
Mẹo Chuyên Nghiệp: Đối với sản xuất số lượng lớn, nên chọn khuôn thép cứng vì chúng có độ bền cao và chịu được nhiệt độ và áp suất của nhiều chu kỳ. Đối với nguyên mẫu hoặc số lượng ít, khuôn nhôm có thể là lựa chọn hiệu quả về chi phí và nhanh chóng.
2. Tối ưu hình dạng sản phẩm để dễ đúc

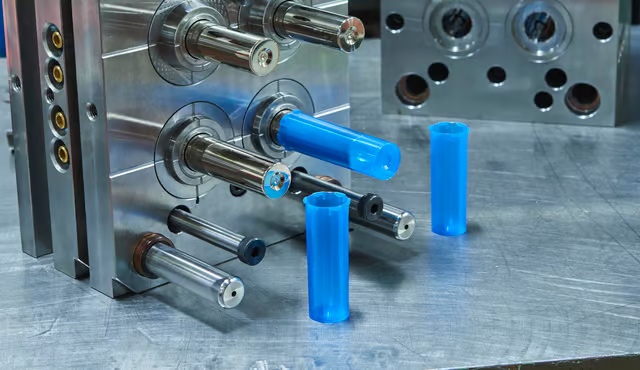

Thiết kế khuôn ép phun trong sản xuất
Hình dạng của sản phẩm được sản xuất ảnh hưởng trực tiếp đến mức độ dễ dàng khi đúc. Các hình dạng phức tạp với các điểm cắt, tường mỏng hoặc các chi tiết phức tạp có thể làm cho quá trình thiết kế trở nên phức tạp hơn, tăng khả năng gặp phải các lỗi. Thiết kế sản phẩm với độ dày tường đồng đều, tránh các góc sắc và thêm góc thoát đảm bảo việc lấy sản phẩm ra khỏi khuôn dễ dàng và giảm áp lực bên trong.
Mẹo Chuyên Nghiệp: Góc thoát 1-2 độ thường được khuyến nghị để dễ lấy sản phẩm, nhưng điều này có thể thay đổi tùy thuộc vào loại nhựa sử dụng. Việc bo tròn các góc thay vì góc nhọn cũng giúp phân bố áp lực đều hơn.
3. Thiết kế kênh làm mát hiệu quả
Thời gian làm mát chiếm phần lớn thời gian trong chu kỳ ép nhựa, thường chiếm 50-70% tổng thời gian chu kỳ. Thiết kế kênh làm mát hiệu quả trong khuôn có thể giảm đáng kể thời gian làm mát, từ đó tăng tốc độ chu kỳ và nâng cao năng suất. Các kênh được đặt đúng vị trí đảm bảo làm mát đều, giảm thiểu hiện tượng biến dạng và co rút, giúp sản phẩm chính xác hơn.
Mẹo Chuyên Nghiệp: Sử dụng làm mát theo hình dạng khuôn (conformal cooling) để đạt được làm mát đều hơn cho các hình dạng phức tạp. Phương pháp này có thể giảm thời gian chu kỳ và cải thiện chất lượng sản phẩm, đặc biệt là trong các thiết kế phức tạp.
4. Sử dụng phần mềm mô phỏng dòng chảy
Việc tận dụng công nghệ hiện đại như phần mềm mô phỏng dòng chảy là một thay đổi lớn trong thiết kế khuôn ép nhựa. Các công cụ này cho phép các nhà thiết kế dự đoán cách nhựa nóng chảy sẽ chảy qua khoang khuôn, xác định các vấn đề tiềm ẩn như bẫy khí, đường hàn hoặc thiếu nhựa trước khi thử nghiệm thực tế. Việc mô phỏng này giúp tối ưu hóa vị trí cổng, kích thước đường dẫn và hệ thống làm mát, giúp đạt được độ chính xác cao hơn ngay từ lần đầu và giảm thiểu việc chỉnh sửa khuôn.
Mẹo Chuyên Nghiệp: Sử dụng các phần mềm để phân tích chi tiết. Điều này sẽ tiết kiệm thời gian và tài nguyên bằng cách giảm thiểu các điều chỉnh thử và sai trong giai đoạn thiết kế.

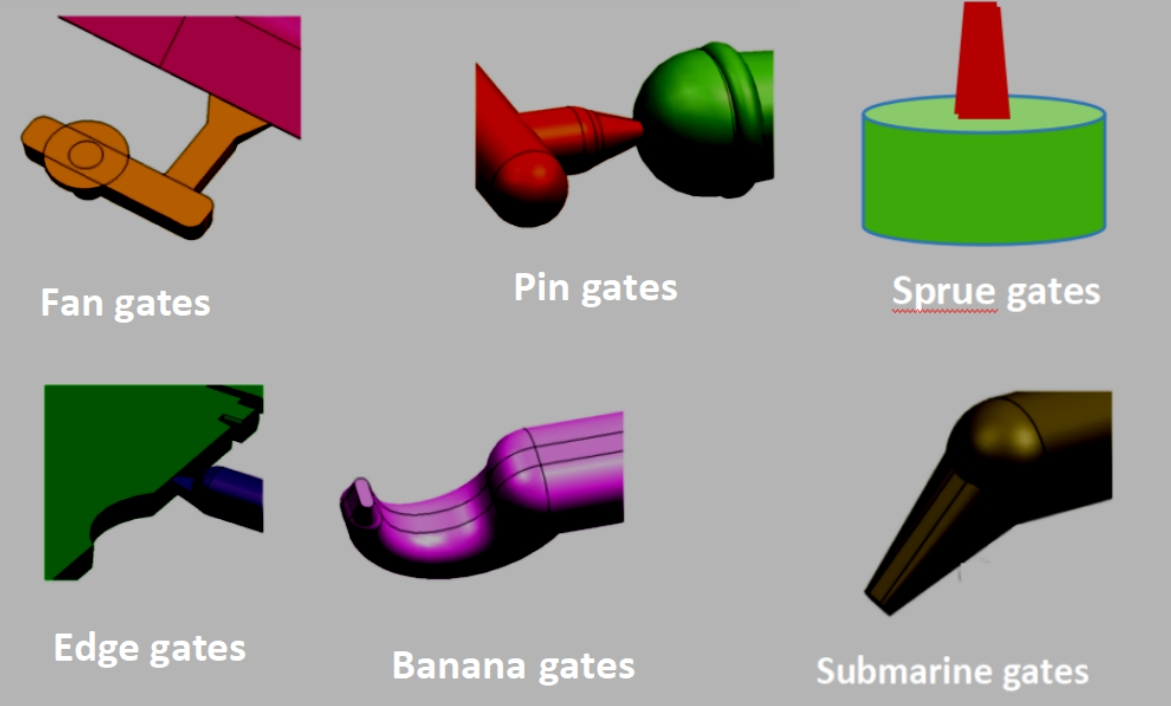

5. Chú ý đến thiết kế cổng
Thiết kế khuôn ép phun nhiều lớp
Cổng là những điểm mà nhựa nóng chảy chảy vào khoang khuôn. Vị trí, loại và kích thước của cổng ảnh hưởng trực tiếp đến hình thức và độ bền của sản phẩm cuối cùng. Cổng được đặt không đúng cách có thể dẫn đến các lỗi như vết lún hoặc căng dư thừa trong sản phẩm. Việc chọn đúng loại cổng phù hợp với hình dạng của sản phẩm và loại nhựa sử dụng là rất quan trọng.
Mẹo Chuyên Nghiệp: Cân nhắc sử dụng hệ thống runner nóng cho các khuôn lớn hoặc phức tạp để giảm lãng phí nguyên liệu và tăng thời gian chu kỳ. Hệ thống runner lạnh, mặc dù đơn giản hơn, có thể phù hợp cho các sản phẩm nhỏ hoặc ít chi tiết.
3. Kết luận
Làm chủ thiết kế khuôn ép nhựa là sự kết hợp giữa nghệ thuật và khoa học, đòi hỏi sự hiểu biết sâu sắc về vật liệu, hình dạng sản phẩm, hệ thống làm mát và các công nghệ mô phỏng mới nhất. Một khuôn được thiết kế tốt không chỉ đảm bảo sản phẩm chất lượng cao mà còn tối ưu hóa hiệu quả sản xuất và tiết kiệm chi phí. Bằng cách áp dụng 5 mẹo hàng đầu này—tập trung vào lựa chọn vật liệu, hình dạng sản phẩm, kênh làm mát, phần mềm mô phỏng và thiết kế cổng—các nhà thiết kế có thể đạt được kết quả tốt hơn trong các dự án ép nhựa của mình.
Đối với những người đam mê thiết kế khuôn ép nhựa, việc không ngừng nâng cao kỹ năng và cập nhật các công cụ, kỹ thuật mới nhất là chìa khóa để duy trì tính cạnh tranh trong lĩnh vực không ngừng phát triển này. Việc áp dụng những chiến lược này có thể nâng cao quy trình thiết kế của bạn và đảm bảo thành công ổn định trong sản xuất nhựa. Chúc bạn thành công trong việc tạo ra những sản phẩm hoàn hảo!
